画像・温度データ・レポートのエクスポート方法
CRITIR では、サーマル画像や温度データをさまざまな形式でエクスポートできます。
出力方法
エクスポートは3つの方法で実行できます。
| 方法 | 操作 | 用途 |
|---|---|---|
| 出力メニュー | ツールバーの 出力ボタン → 画像をエクスポート | 形式やオプションを細かく指定して出力 |
| 右クリックメニュー | 画像リストで右クリック → 画像をエクスポート... | 選択中の画像をすばやく出力 |

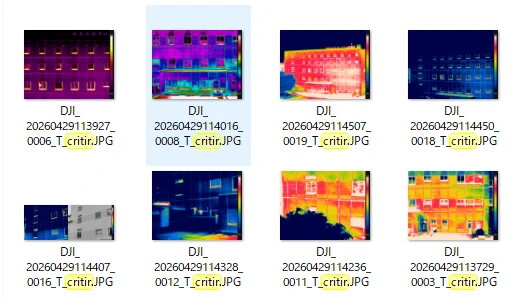

| ドラッグ&ドロップ | 画像リストからサムネイルをドラッグしてフォルダやWordなどにドロップ | PNG画像をエクスプローラーやWordなどに直接渡す |

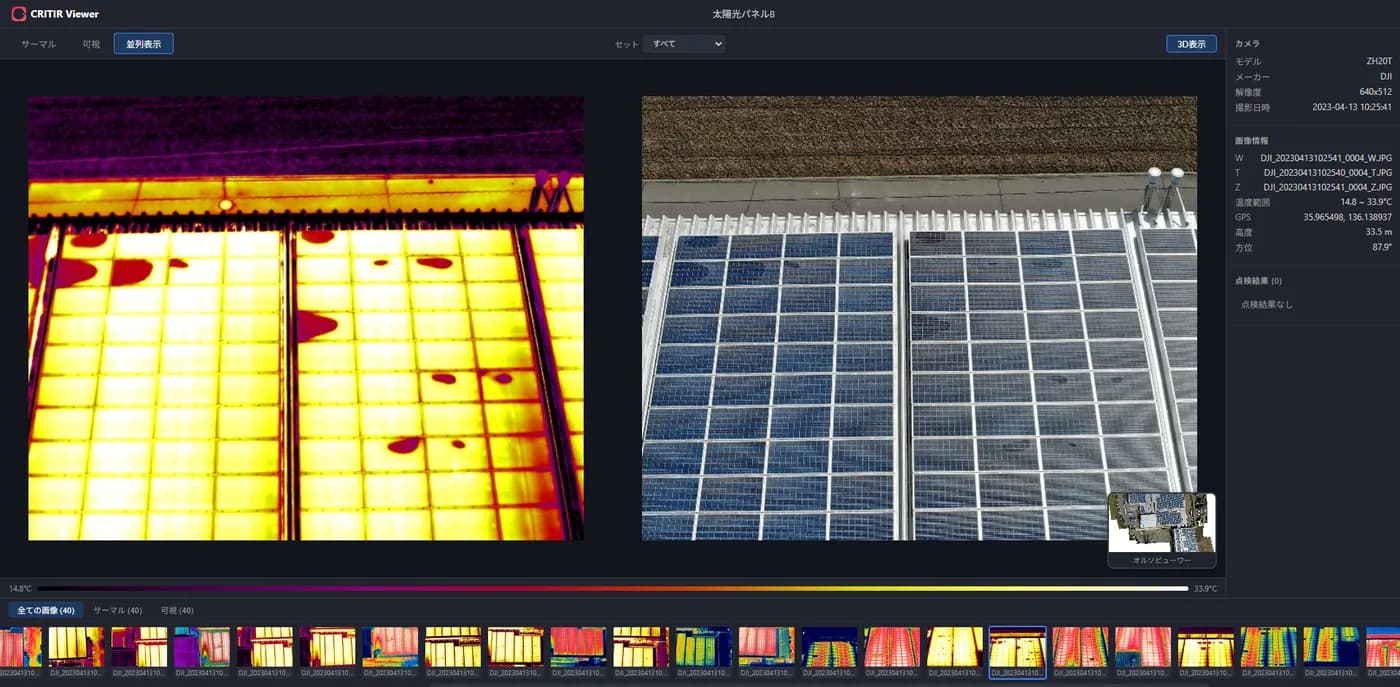

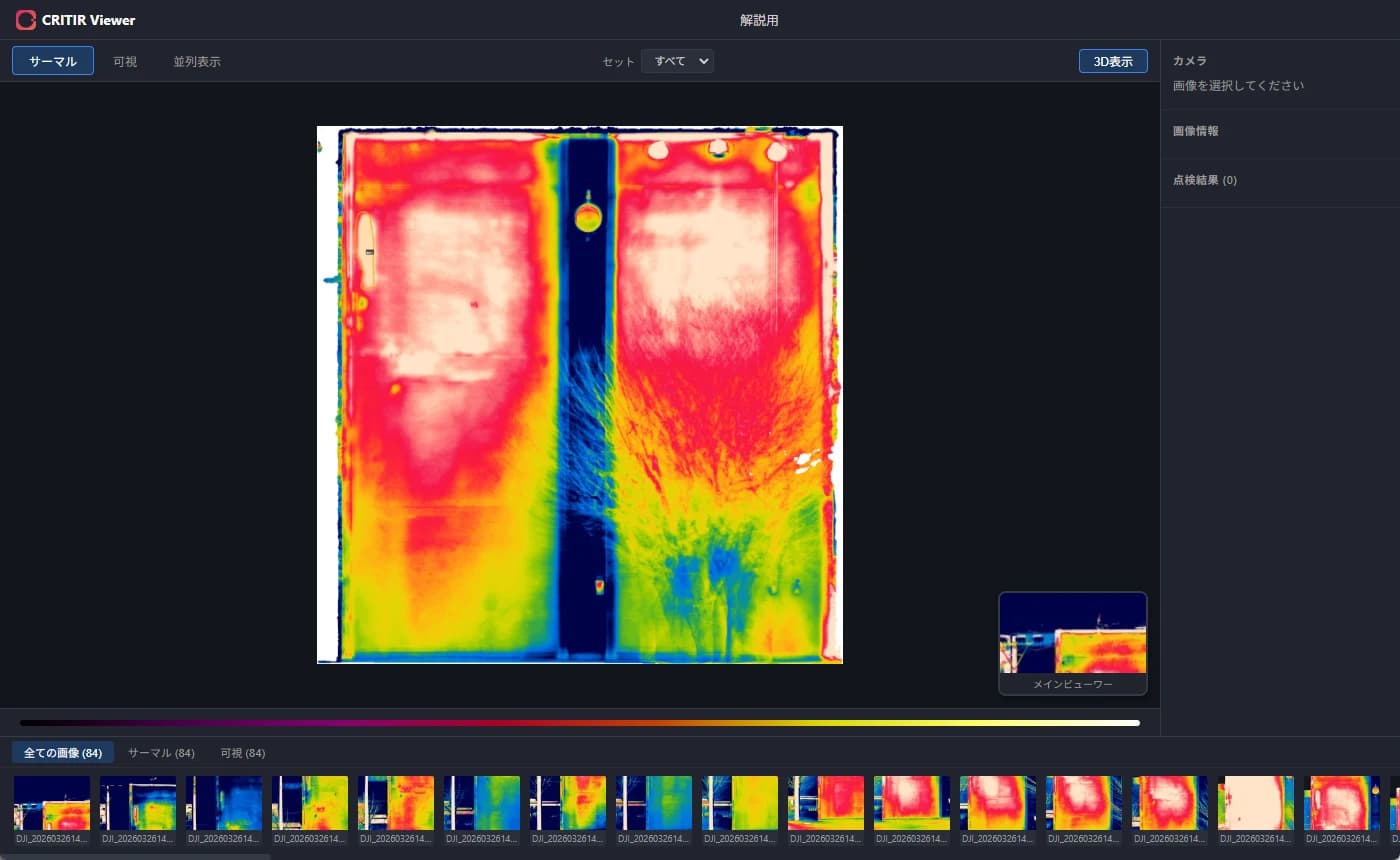

出力形式
| 形式 | 拡張子 | 内容 |
|---|---|---|
| PNG | .png | カラーマップ適用済みのサーマル画像。カラーバー・ヒストグラム・測定マーカーを重畳可能 |
| TIFF | .tif | 32bit浮動小数点の温度データ。他ソフトでの解析や後処理に利用 |
| CSV | .csv | 温度データのテキスト出力。Excelなどの表計算ソフトで開ける |
TIFF・CSV 形式はサーマル画像がある場合のみ選択できます。

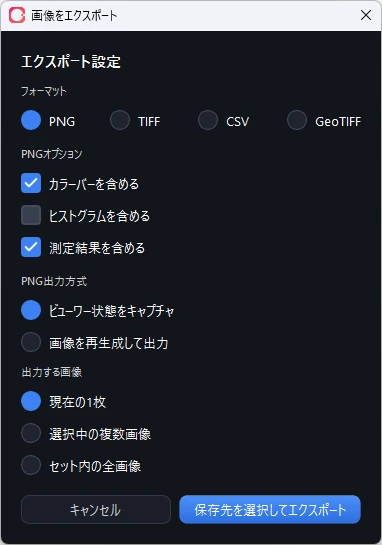

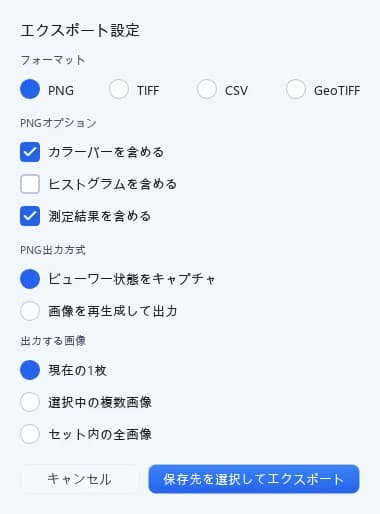

画像エクスポートダイアログ
ツールバーの 出力メニュー → 画像をエクスポート を選択すると、エクスポートダイアログが表示されます。
出力形式の選択
ダイアログ上部で PNG / TIFF / CSV を選択します。選択した形式に応じて、下部のオプションが切り替わります。
PNG オプション
PNG 形式を選択した場合、以下のオプションが利用できます。

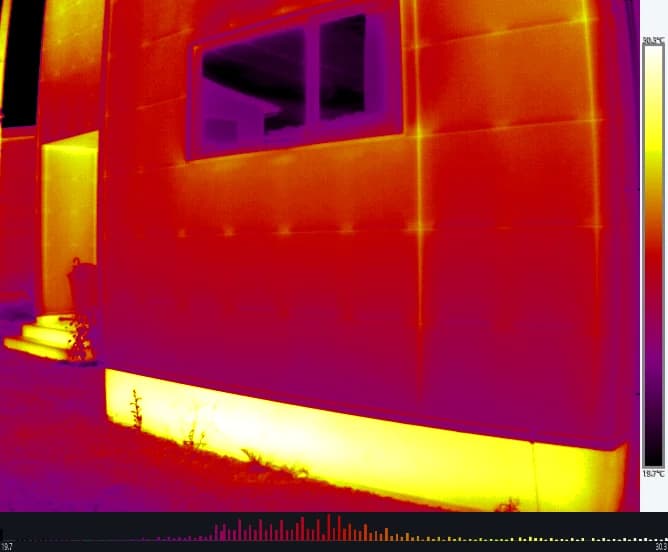

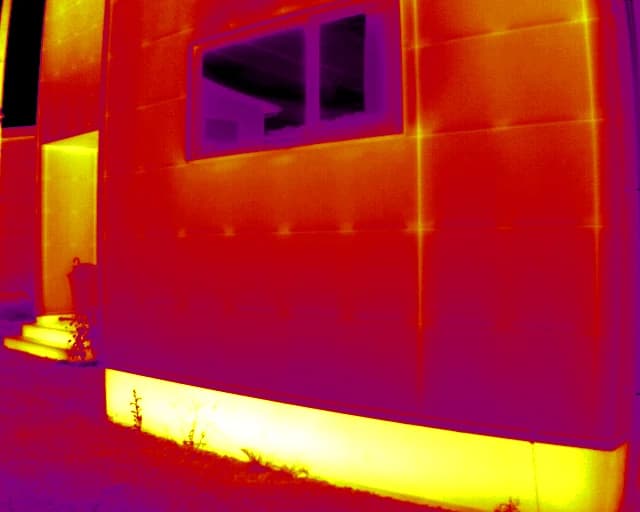

オーバーレイ
| オプション | 説明 | デフォルト |
|---|---|---|

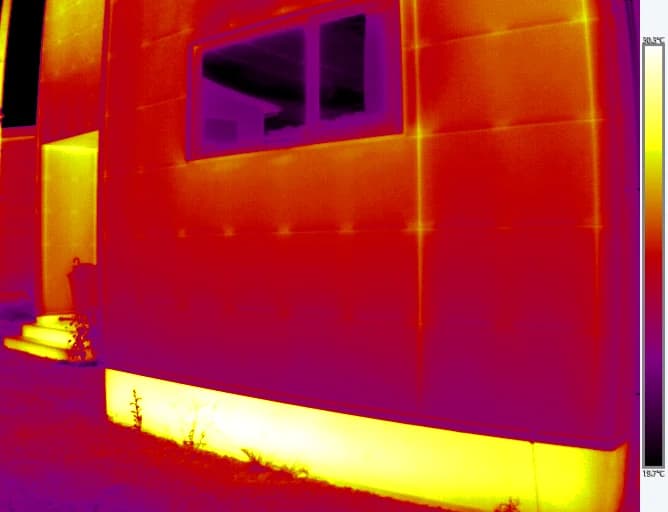

| カラーバーを含める | 温度スケールバーを画像に重畳 | オン |
| ヒストグラムを含める | 温度分布のヒストグラムを重畳 | オフ |
| 測定結果を含める | 測定マーカーとラベルを重畳 | オン |
出力方法
| モード | 説明 |
|---|---|
| ビューワー状態をキャプチャ | 現在のビューワー表示をそのまま画像化。1枚のみ対応 |
| 画像を再生成して出力 | 保存済みの表示設定から画像を再生成。複数枚の一括出力に対応 |
出力範囲
| 範囲 | 説明 |
|---|---|
| 現在の1枚 | ビューワーに表示中の画像のみ |
| 選択中の画像 | 画像リストで選択中の複数画像（複数選択時のみ表示） |
| セット内の全画像 | 現在のセットに含まれるすべての画像 |
複数画像を出力する場合は、保存先としてフォルダを選択します。
右クリック・ドラッグ&ドロップ出力
右クリックメニューの 画像をエクスポート... と、画像リストからのドラッグ&ドロップは、どちらもダイアログを開かずに PNG 画像を直接出力します。
- 右クリック: フォルダ選択ダイアログが表示され、選択したフォルダに PNG を保存
- ドラッグ&ドロップ: サムネイルをドラッグしてエクスプローラーや Word などにドロップ
画像出力の設定
出力時に含めるオーバーレイは 設定 → 画像出力 タブで変更できます。この設定は右クリック出力・ドラッグ&ドロップ出力の両方に適用されます。
| オプション | 説明 | デフォルト |
|---|---|---|
| カラーバーを含める | 温度スケールバーを重畳 | オン |
| ヒストグラムを含める | ヒストグラムを重畳 | オフ |
| 測定結果を含める | 測定マーカーを重畳 | オン |
この設定はアプリケーション全体で保持されます。画像エクスポートダイアログのオプションとは独立しています。
レポート出力
ツールバーの 出力メニュー → レポートを作成 から、検査レポートを PDF または Word 形式で出力できます。
テンプレート選択やレポートの詳細設定については レポート作成 を参照してください。
ログのエクスポート
ツールバーの 設定メニュー → ログをエクスポート... から、診断ログを ZIP ファイルとして出力できます。
アプリケーションの動作ログやプロジェクト情報が含まれ、問題発生時のサポートに利用できます。
